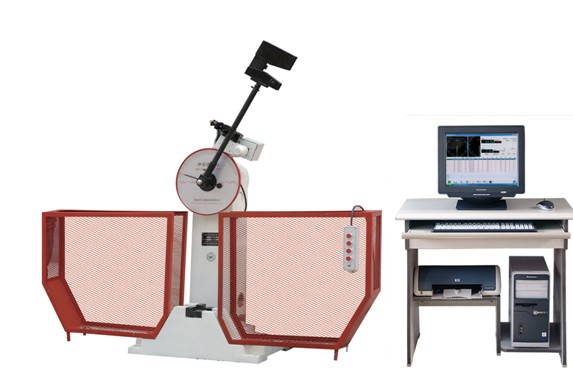

一、 設備名稱：微機屏顯半自動沖擊試驗機
二、 型 號：JBW-300B
三、 性能說明：
該機主要用于測定金屬材料在動負荷下抵抗沖擊的性能進行檢測，是冶金、機械制造等單位必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。
1.本機為微機屏顯式半自動沖擊試驗機，采用PC微機控制，可實現揚擺→沖擊→測量→運算→屏幕數顯→打印等微機化操作，工作效率高,測試精度高。在沖擊試樣后利用剩余能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。特別在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等行業更能體現其優越性。計算機可計算并顯示材料沖擊吸收功、擺錘揚角及試驗平均值。根據用戶需要還可實現遠程數據傳輸。
2.擺錘為C形錘體設計，擺錘力矩精確；
3.沖擊刀采用螺釘安裝固定，更換簡單方便；
4.裝有安全防護銷，并且配備了安全防護網；
5.微機控制，按指令完成取擺、沖擊、自動揚擺、再?zèng)_擊試驗的全過程。
6.試驗機符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬材料 夏比缺擺錘沖擊試驗方法》對金屬材料進行沖擊試驗
四、主要技術指標：
1、沖擊能量：150J、300J
2、擺錘預揚角：150°
3、擺軸中心至沖擊點距離：750mm
4、沖擊速度：5.2m/s
5、試樣支座跨距：40mm
6、鉗口圓角：R1-1.5mm
7、沖擊刀刃圓角：R2-2.5mm R8mm
8、沖擊刀厚度：16mm
9、角度準確度：±0.1°
10、試樣尺寸：10（7.5、5）×10×55mm
11、外形尺寸： 650mm×1900 mm×2200mm
12、試驗機凈重：約650Kg
13、電源：交流三相 380V±10% 50Hz 5A
14、環境條件：周圍環境中無腐蝕介質，無震動，無強電磁場干擾。
五、設備主要配置：
1. 主機一臺；
2. 150J、300J 擺錘各一個
3. 電機一臺（裝在主機上）；
4. 取擺傳動裝置一套（裝在主機上）；
5. 自動掛擺裝置一套（裝在主機上）；
6. 保險機構一套（裝在主機上）；
7. 防護網一套；
8. 支座調校器一只；
9. 試樣對中器一只；
10. 專用測量軟件一套；
11. 微機及打印機各一臺
12. 擺錘拆卸器一套；
13. 地腳螺釘四套；
14. 調整斜鐵四件；
15.內六角扳手一件；
16. 接近開關一個；
六、測控部分說明：
1) 聯想品牌電腦（17吋液晶，1G內存，160G硬盤）
2) 惠普激光打印機
3) Windows操作系統為工作平臺，屏幕顯示，鼠標操作。
4) 軟件支持多個擺錘。
5) 記錄沖擊強度，沖擊能量等.也可計算最大最小平均值和標準偏差。
6) 實驗數據自動處理，自動測量擺動周期
7) 系統參數全部開放，用戶級操作者全方位掌握系統核心。
8) 具備完美的數據分析功能，適合于用戶進行各類復雜的數據分析。
9) 具備完整的文件操作系統。、試驗報告文件、試樣文件等。
10) 以ASC碼的形式存貯試驗數據，可用任何通用商業報表、字處理軟件對試驗數據進行用戶方再處理
11) 單臺計算機通過配置AD、I/O等卡板，可滿足多臺試驗機的測控需要。
12) 支持各類商業通用打印機。
13) 出廠設置可以文件形式存貯，便于恢復。
14) 系統升級簡易。

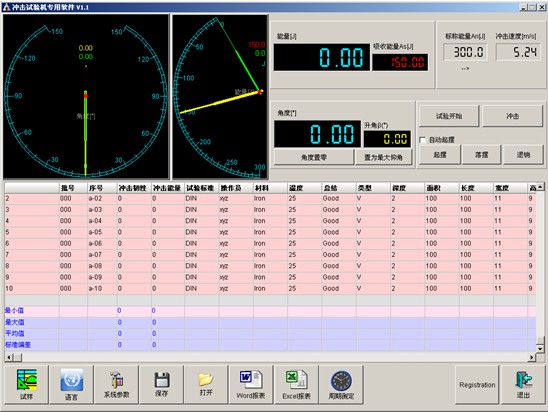

15) 測控系統界面顯示
主窗口（如圖）是軟件操作控制中心。主管試驗結果管理.
測試軟件能實時虛擬數碼管顯示，監控能量值和角度值，并實時保持一次打擊或空擺的沖擊能量
將結果打印到 Microsoft Word2003中
