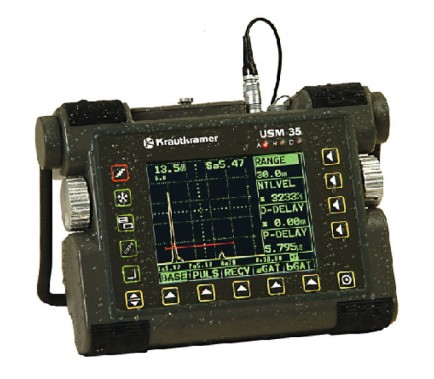

超聲波探傷儀USM35XDAC/USM35XS
德國Krautkramer USM35X超聲波探傷儀是USM35的升級產品，保留了USM系列的優點：如通過兩個旋鈕的操作方式。其他功能被放在明顯的位置，操作時既快又準確。 其中USM35XDAC包括DAC曲線，USM35XS包括DAC和DGS曲線。
彩色顯示
USM35XDAC/USM35XS以其彩色屏顯示而在同類產品中出類拔萃。它的彩色顯示屏比通常的LCD顯示屏大38%，而且通過像點的亮度形成了高對比度，在多種背景和波形中可以選擇一種最佳組合，使其清晰可讀，為您的檢測工作提供了許多附加應用：
-可選擇適合的背光顏色，以便于不同條件下觀察
-彩色閘門、DAC、TCG曲線，方便識別
-信息和報警采用紅色顯示，清晰明確
-特別重要的斜探頭檢測時已獲專利的半跨距顏色編碼的表示方式
防水和防灰塵
USM35XDAC/USM35XS設計了非常堅固的外殼，符合IP66防護等級，在惡劣環境下使用也能得到有效的保護。
其他特點
-SM35XDAC/USM35XS尺寸小、重量輕，包括電池僅重2.2公斤，同時具有寬大的屏幕顯示
-配備鋰電池，可連續使用12小時。充電方便，電池不必取下。也可以使用6節2號電池
-USM35XDAC內置DAC和TCG曲線，USM35XS內置DGS、DAC和TCG曲線
-提供0.2～20MHz的頻率范圍，對鋼材料的最小調節范圍為0～0.5m
USM35X超聲波探傷儀技術參數
檢測范圍
聲速范圍
顯示延遲
探頭延遲
阻尼強度
脈沖
脈沖重復頻率
頻率范圍
增益
增益步進
檢測模式
抑制
閘門監視器
聲程測量
測量分辨率
振幅顯示
讀數顯示
A掃描功能
彩色顯示功能
DAC和TCG曲線
DGS曲線
顯示尺寸/分辨率
A掃描尺寸/分辨率
單位
數據存儲
輸出
VGA輸出
探頭連接
語言
電源
工作溫度
尺寸
重量 | 最?。?～0.5mm+10%(鋼中)
最大：頻率在0.2～1MHz/0.5～4MHz時為0～9999mm+10%(鋼中)；
11111 頻率在0.8～8MHz/2～20MHz時為0～1420mm+10%(鋼中)
1000～15000m/s，1m/s步進連續可調
-10～1000mm
0～200us
200pF/1nF
50Ω、500Ω、1000Ω(在TR模式)
4～1000Hz
0.2～1MHz/0.5～4MHz/0.8～8MHz/2～20MHz
0～110dB連續可調
0.5/1/2/6/12dB
RF/全波/正/負半波整流
0～80%，線性
兩個獨立的閘門，彩色條形式
數字顯示聲程。初始波與第一個波之間、或兩個波之間，可選擇閘門中的回波前沿或峰值
0～99.99mm時為0.01mm
100～999.9mm時為0.1mm
1000mm以上為1mm
屏幕高的%和dB
閘門中波的聲程、距離、振幅
手動或自動A掃描凍結
背景、波形、閘門、曲線和報警數值
USM35XDAC和USM35XS內置DAC和TCG曲線
USM35XS內置DGS曲線
116x88mm，320x240象素
116mmx80mm，320x220象素
毫米或英寸
500組，包括設置、結果和A掃描
RS232
可外接顯示器
2xLemo 1或BNC接口
中文、日文、德語、英語、法語、意大利語、葡萄牙語、西班牙語、丹麥語、瑞典語、挪威語、芬蘭語、荷蘭語、羅馬尼亞、捷克、羅馬尼亞、克羅地亞、匈牙利、俄語、波蘭、斯洛文尼亞
鋰電池，可連續使用12小時
0～45℃
177mmx255mmx100mm
2.2Kg(包括電池) |
USM35XDAC/USM35XS超聲波探傷儀可選配件
