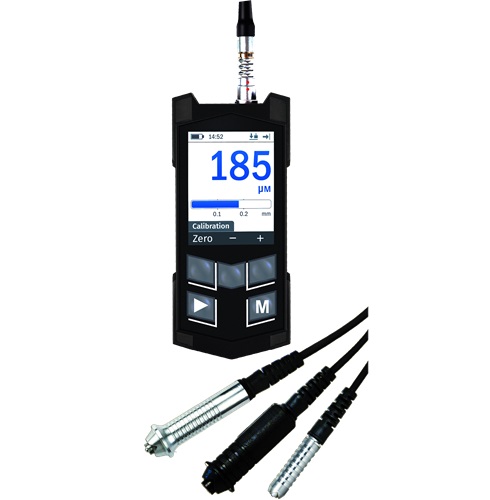

K6-C多功能型涂鍍層測厚儀（捷克諾頓）

產品用途：

1、鋼制品的電鍍層（鋅、鉻、鎳、鎘、銀、錫、及其他涂層）。

2、有色金屬制品的電鍍層（鋅、鉻、鎳、鎘、銀、錫、及其他涂層）。

3、鋼制品的涂層、涂漆、瓷釉、粉末、瑪珶脂、及其他絕緣涂層。

4、黑色與有色金屬的陽極氧化氧化物涂層、磷化物涂層、及其他絕緣涂層。

5、特殊絕緣涂層和厚金屬涂層，電鍍涂層。

6、管道與圓柱形制品的內表面涂層。

7、印刷電路板的銅箔。

8、有色導體材料制成的薄板和絕緣材料制品的電鍍涂層。

9、兩層組分涂層。

10、混凝土保護層以及測定混凝土中的鋼筋位置。

11、一端和兩端帶入口的大型纖薄玻璃和碳纖維增強塑料制品的壁厚測量（生產過程中和交付過程中的測量）。

12、測量溝槽深度，以及噴砂或砂礫沖擊之后的表面粗糙度評估。

13、控制天氣條件（空氣濕度，空氣與金屬表面溫度，露點溫度，以及測定溫度變化參數）。

產品優勢：

1、自動求平均帶上限和下限值。

2、測量結果顯示在統計樣本中。

3、掃描模式帶上限和下限值。

4、對角2.4英寸TFT彩色顯示屏，內置鋰電池。

5、符合人體工程學的防震設計，角部帶橡膠保護。
6、鍵盤帶功能鍵，可根據設備工作模式調整用途；用戶界面友好、直觀。

7、附加模式和設備設置。

8、符合人體工程學的小尺寸耐磨傳感器擴展組件。

9、支持多個校準特性的傳感器（對于PH3系列探針，最多支持6個；對于NF-G探針，最多支持4個；對于F-G探針，最多支持2個）。

基本技術特點：

測量范圍

測量范圍：0.5 μm – 120 mm

傳感器數量

可由客戶自行選擇

校準方法

·附加單點校準

·兩點校準

·單點（帶自動乘法校正）

電腦連接

USB 2.0 通道

溫度范圍

·對于設備：-30……+40℃

·對于傳感器：-40……+50℃

 （對于高溫傳感器，溫度可高達+350℃）

電源

內置鋰離子電池，3.7–4.2 V, 1500–1700 mАh

總體尺寸

60×125×25mm

電子單元重量

120g

連續工作時間

12小時以上

充電時間

4小時

質保期

2年

交付組件

儀器主機及傳感器（數量與型號可由客戶選擇）

充電器

涂層厚度及基板參考樣件（根據選定的傳感器）

mini-USB — USB A 型電腦連接線

操作說明書

防震包裝箱

傳感器技術參數

磁感應和電渦流二合一探頭

FNF

用于測量可導電的鐵磁性和非鐵磁性基體上的涂層、粉末層、塑料層、瓷釉以及其它非導電涂層厚度。

技術特性：

測量范圍：0-1500μm (1.5mm)

測量精度：±(0.015T + 1)μm

測量區域的直徑：6mm

最小基板直徑：凸面/凹面 Φ4mm/Φ12mm

尺寸：Φ21×90mm

磁感應探頭

對于鐵磁性基材的涂層厚度測量，K6-C的F系列探頭包含一個校準特性曲線。

F0

用于測量小尺寸部件（小曲率半徑）上的電鍍層（鋅、鉻、鎘等）和絕緣層（塑料、涂漆等），以及鐵磁性材料上難以觸及的部位。

技術特性：

測量范圍： 0-300μm （0.3mm）

測量精度：±(0.02T+1) μm

測量區域的直徑：Φ3mm

基板的最小直徑：Φ4.5mm （Φ1mm）

尺寸：Φ9×34mm

注：筆型探針；固定測量系統；測量區域的最小直徑完全不受涂層電導率的影響。

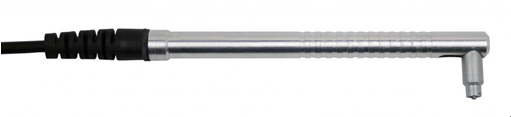

F0/90

用于測量小尺寸部件（小曲率半徑）上的電鍍層（鋅、鉻、鎘等）和絕緣層（塑料、涂漆等），以及鐵磁性材料上難以觸及的部位。

技術特性：

測量范圍： 0-300μm （0.3mm）

測量精度：±(0.02T+1) μm

測量區域的直徑：Φ3mm

基板的最小直徑：Φ4.5mm (Φ1mm)

尺寸：Φ20×127mm

F1

用于測量鐵磁性材料制成的小尺寸部件上的電鍍層（鋅、鉻、鎘等）和絕緣涂層（塑料、油漆等），金屬涂層尤為合適。

技術特性：

測量范圍： 0-500μm （0.5mm）

測量精度：±(0.02T+1) μm

測量區域的直徑：Φ4mm

基板的最小直徑：Φ4.5mm (Φ1mm)

尺寸：Φ9×65mm

注：配備彈簧測量系統的耐磨探頭，用于控制電鍍涂層，完全不受涂層電導率的影響。

F2

用于測量鐵磁性材料上的非導電涂層（涂層、粉末涂層、陽極氧化涂層等）以及可導電的非鐵磁性涂層（鋅、鉻等）。測量范圍高達2毫米。

技術特性：

測量范圍： 0-2000μm （2mm）

測量精度：±0.02T μm

測量區域的直徑：Φ6mm

基板的最小直徑：Φ9mm (Φ1.5mm)

尺寸：Φ19×83mm

注：配備彈簧測量系統的探頭。使用硬質金屬材料做為探頭前端，防止探頭磨損。

F3

用于測量鐵磁性材料上的非導電涂層（涂層、粉末涂層、陽極氧化涂層等）以及可導電的非鐵磁性涂層（鋅、鉻等）。測量范圍高達6毫米。

技術特性：

測量范圍： 0-6000μm（6mm）

測量精度：±0.02Tμm

測量區域的直徑：Φ8mm

基板的最小直徑：Φ10.5mm (Φ2.5mm)

尺寸：Φ19×83mm

注：帶有彈簧測量系統的探頭用于厚涂層測量。

F4

在粗糙的鋼基材表面測量瀝青、塑料、金屬箔、耐火材料和其它非鐵磁性涂層（包括特殊設計的涂層）厚度。

技術特性：
測量范圍：0-8mm

給定范圍內的測量精度：0-6 mm：≤±（0.015T + 0.01）mm； 6-8mm：≤±0.02T
最小基板直徑：內/外直徑 Φ5mm/Φ18.5mm

測量區域的直徑： 12mm

尺寸： Φ15×49mm

F5

在粗糙的鋼基材表面測量瀝青、塑料、金屬箔、耐火材料和其它非鐵磁性涂層（包括特殊設計的涂層）厚度。

技術特性：

測量范圍：0-10mm

給定范圍內的測量精度：0-8 mm：≤±（0.015T + 0.01）mm； 8-10mm：≤±0.02T

最小基板直徑：內/外直徑 Φ7/Φ57mm

測量區域的直徑：17mm

尺寸：Φ23×58mm

電渦流探頭

對于非鐵磁性基材的涂層厚度測量，K6-C的NF系列探頭包含一個校準特性曲線。

NF0

用于測量導電非鐵磁性材料制成的工件上的非導電涂層（涂層、粉末涂層、陽極氧化涂層等）以及可導電的非鐵磁性涂層（錫、鋅等）。測量范圍高達0.5毫米。

技術特性：

測量范圍：0-500μm（0.5mm）

測量精度：±(0.02T+1) μm

測量區域的直徑：Φ1.5mm

尺寸：Φ6×35mm

注：探頭與彈簧測量系統相結合，現代材料的使用確保了探頭的高強度和鋼性。

NF1

用于測量導電非鐵磁性材料制成的工件上的非導電涂層（涂層、粉末涂層、陽極氧化涂層等）以及可導電的非鐵磁性涂層（錫、鋅等）。測量范圍高達2毫米。

技術特性：

測量范圍：0-2000μm（2mm）

測量精度：±0.02T μm

測量區域的直徑：Φ4.7mm

尺寸：Φ6×35mm
注：探頭與彈簧測量系統相結合，現代材料的使用確保了探頭的高強度和鋼性。

NF2

用于測量金屬基體上較厚的非導電涂層。

技術特性：

測量范圍：0-15000μm（15mm）

測量精度：±0.02T μm

測量區域的直徑：Φ20mm

基板的最小直徑：Φ12mm （Φ5mm）

尺寸：Φ15×85mm

NF3

用于測量金屬基體上較厚的非導電涂層。

技術特性：

測量范圍：0-30mm

測量精度：±0.02T μm

測量區域的直徑：Φ40mm

基板的最小直徑：Φ45mm（Φ15mm）

尺寸：Φ23×88mm

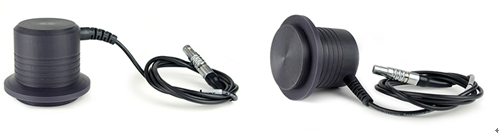

NF4

用于測量金屬基體上較厚的非導電涂層。

技術特性：

測量范圍：0-70mm

測量精度：0-40mm: ≤(1% ± 0.1)；40-70mm: 2%

測量區域的直徑：Φ90mm

基板的最小直徑：Φ270mm（Φ80mm）

尺寸：Φ80×60mm

注：探頭與彈簧測量系統相結合?，F(xiàn)場作業環境下耐受高溫，顯示穩定。

相渦流測量探頭

K6-C的PH系列探頭包含一個“涂層/基體”特性曲線。

PH1

用于測量鋼基體上的電解鎳、鋅和其他電鍍涂層。

技術特性：

測量范圍：0-300μm

測量精度：≤±(0.03T + 1) μm

測量區域的直徑：Φ4.7mm

基板的最小直徑：Φ1mm

尺寸：Φ12×40mm

注：可控制絕緣層下的電鍍涂層。

PH3

用于測量電鍍涂層（鋅、鉻、鎳、銅、鎘等）。

技術特性：PH3-0,2 || PH3-1,8

測量范圍：0-120μm || 100μm

測量精度：≤±(0.03T + 1) || ≤±(0.03T + 1) μm

測量區域的直徑：Φ1mm ||Φ1mm

基板的最小直徑：Φ1mm ||Φ75mm

尺寸：Φ6×50mm ||Φ6×50mm

注：可控制絕緣層下的電鍍涂層。

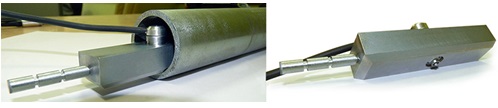

專用探頭

F×P，NF×P

用于測量鐵磁性(F×P)和非鐵磁性(NF×P)材料制成的管道內部。

技術特性：

測量范圍：0-15 mm

測量精度：≤±( 0.02T+ 0.001) μm

測量區域的直徑：Φ4.7mm

管道的最小直徑：Φ14mm

注：探頭設計有手動操作模式。管道兩側開口。耐磨探頭的使用取決于管道直徑與長度。

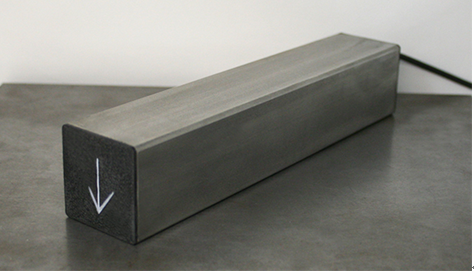

FR1

用于測量混凝土中的加強筋的深度與位置。

技術特性：

測量范圍：0-70 mm

測量精度：≤±(0.05T + 0.1) mm

鋼筋的直徑：Φ3-40 mm

混凝土尺寸：100x30x50mm

注：適用混凝土厚度與鋼筋直徑較寬范圍的情況。

FR2

用于測量鐵磁性表面上的較厚（厚達120 mm）保護涂層。

技術特性：

測量范圍：1-120 mm

測量精度：≤±(0.05T + 0.1) mm

尺寸：180x30x50mm

R

用于涂漆之前噴砂之后的粗糙度測量。

技術特性：

測量范圍：3-300 μ m

測量精度： ≤± 0.02 Rz

尺寸：Φ12×45mm

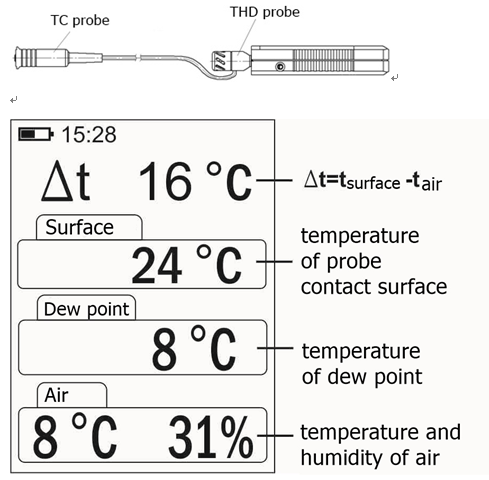

THDC

用于測量金屬表面溫度、空氣溫度、相對空氣濕度、露點溫度，計算金屬表面溫度與露點溫度之間的差值（在金屬制品涂漆過程中檢查作業狀況）。

注：當THDC探頭與設備連接時，顯示器將顯示上圖數據。

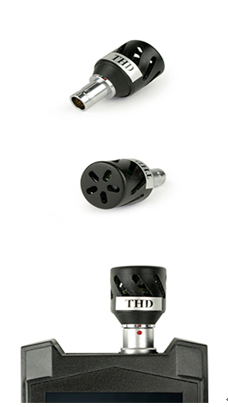

THD

用于涂漆過程中的空氣溫度、濕度和露點測量。
